太陽能路燈鋰電池安裝方法

　　一. 安裝方向

　　所下圖所示，安裝時必須有線的一端向下安裝。

　　二. 接線方法

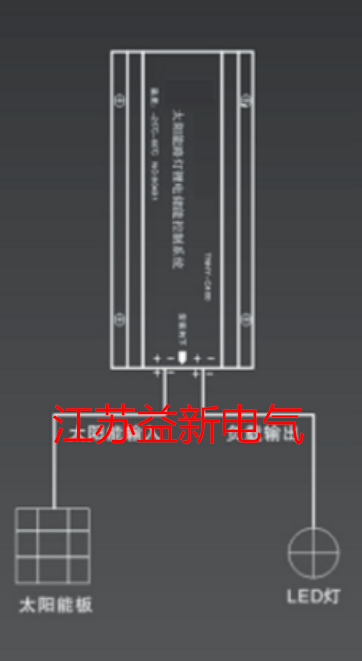

　　1. 鋰電池和LED燈的接線方法，如下圖所示

　　負載輸出：正負極(紅線代表正極，黑線代表負極);正極和LED燈的正極相連接，負極和LED燈的負極相連接。

　　2. 鋰電池和太陽能板的接線方法，如下圖所示

　　太陽能輸入：正負極(紅線代表正極，黑線代表負極);正極和太陽能板的正極相連接，負極和太陽能板的負極相連接。

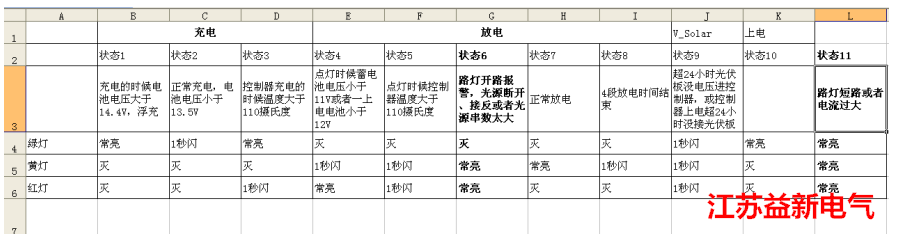

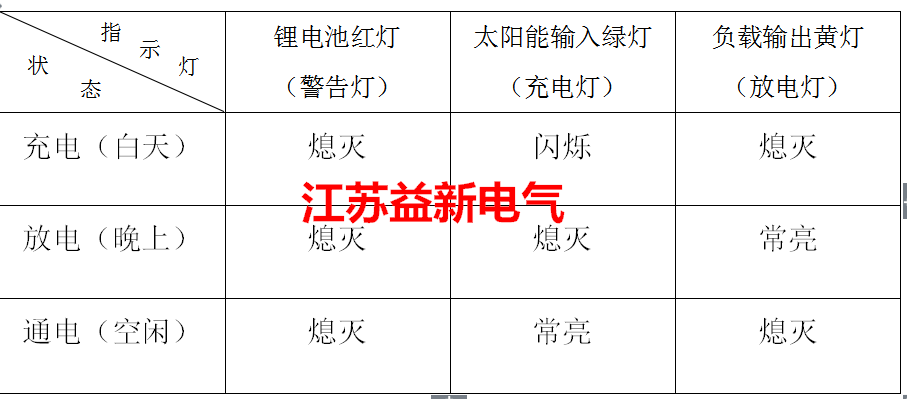

　　鋰電池一體機指示燈狀態(tài)說明

　　鋰電池紅燈

　　(警告燈)太陽能輸入綠燈(充電燈)負載輸出黃燈

　　(放電燈)

　　充電(白天)熄滅閃爍熄滅

　　放電(晚上)熄滅熄滅常亮

　　通電(空閑)熄滅常亮熄滅

　　三、 安裝步驟

　　1、 所有連接線接好，檢查充電燈綠燈是否正常閃爍或常亮。

　　2、 如正常閃爍或長亮，10秒后拔掉太陽能輸入，負載輸出LED燈正常亮。

　　3、 重新把太陽能輸入連接好，負載輸出LED燈10秒鐘后熄滅。

　　4、 上面所有步驟結束后，太陽能路燈就可以正常使用。

　　四、常見問題

　　1. 太陽能輸入：

　　如果把太陽能輸入接上后綠色指示燈不亮，則有兩種可能：

　　第一， 太陽能輸入連接處可能接反，如果接反請按上面第二步正確接線方法連接。

　　第二， 太陽能輸入接線正確綠色指示燈不亮，則可能太陽能板沒有電壓了。

　　2. 負載輸出：

　　如果負載輸出紅色指示燈亮，LED燈不亮，則有兩種可能：

　　第一， 負載輸出連接處可能接反，如果接反請按上面第二步正確接線方法連接。

　　第二， LED燈的電壓沒有大于鋰電池電壓(正常情況下LED燈電壓必須大于鋰電池電壓)。

　　3. 單獨鋰電一體機沒有任何連接時，三個指示燈不亮，則有可能鋰電一體機電池電壓較低達到過放保護值了，把太陽能輸入接上太陽能板，這時藍色指示燈閃爍，綠色指示燈常亮，說明正在充電，正常。
