監控桿的規格有哪些

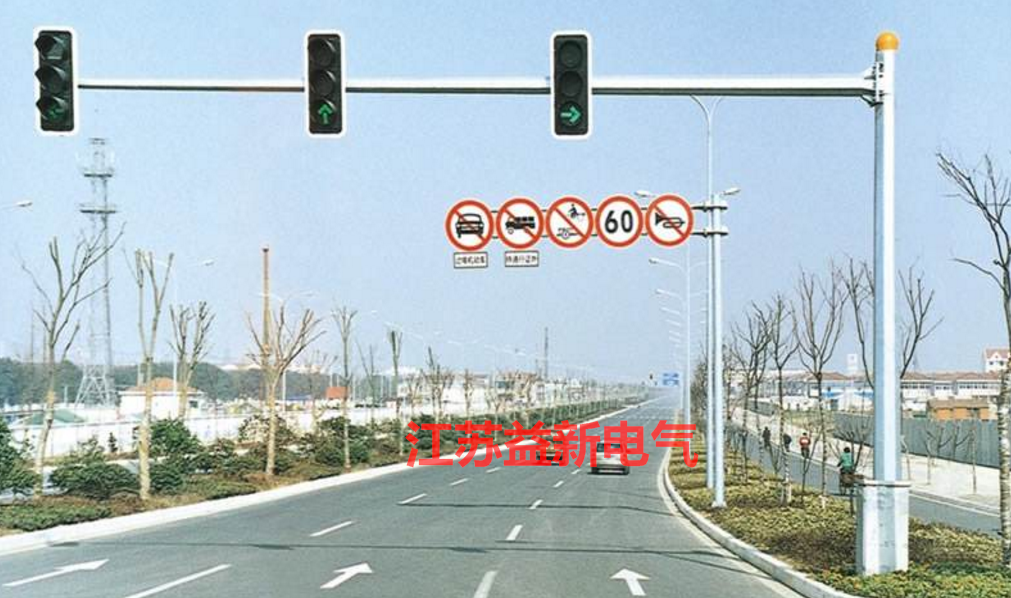

　　常用監控桿道路監控桿電子警察立桿八角由立桿、連接法蘭、造型支臂、安裝法蘭及預埋鋼結構構成。

　　監控桿及其主要構件應為耐用結構，由能承受一定的機械應力，電動應力及熱應力的材料構成，此材料和電器元件應采用防潮，無自爆，耐火或阻燃產品。

　　監控桿及其主要構件結構裝配的質量應滿足下列要求：

　　1、監控桿及其主要構件高度允許偏差±200mm；

　　2、監控桿及其主要構件截面尺寸允許偏差±3mm；

　　3、監控桿及其主要構件安裝后塔軸線位移允許偏差±5mm；

　　4、監控桿及其主要構件垂直允許偏差為塔身高度的1/1000；

　　5、監控桿及其主要構件尺寸應協調一致，室外攝像機監控方位起到良好的導向、定位作用。

　　6、鋼結構的聯接螺栓應簡單統一，螺栓規格宜不小于M10，連結應有防松動措施，且牢固可靠。

　　7、監控桿及其主要構件所有焊接處焊縫應符合標準要求，表面應光滑平順，無氣孔、焊渣、虛焊及漏焊等缺陷。

　　8、在滿足最大風荷載強度的條件下，立桿及其主要構件頂部的位移（繞度值）應不小于立桿及其主要構件高度的1/200.

　　9、監控桿及其主要構件具備防雷功能。攝像頭的非帶電金屬形成整體，通過外殼上的接地螺栓與接地線連接。

　　10、監控立桿及其主要構件外殼的防護等級不小于：IP55，立桿及其主要構件的防護等級應滿足露天使用環境的要求。

　　11、監控桿及其主要構件應能實現電動和手動升降，升降過程應保持勻速、平穩、安全，在升降速度為8m/min的條件下，電動機功率應≤450W；手動扭轉應≤40N.m。

　　12、監控桿及其主要構件應設有可靠接地裝置，其接地電阻應≤4歐姆。

　　13、監控桿及其主要構件基礎的型式和尺寸應根據攝像機監控安裝處的地震烈度、風荷載強度、地質條件及用戶提出的具體要求確定，應按照要求提供具體安裝圖樣及必要的施工要求（具體應包含：基礎混凝土強度不得低于C20；基礎頂部應預埋M24地腳螺栓，螺栓露出基礎高度應不小于100mm，螺栓的預埋位置偏差不得大于±2mm；引入電纜預埋鋼管的位置及規格等）。

　　14、一般的城市道路監控桿均按照高６米橫臂1米，來進行制作。沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥。混凝土的配比和最小水泥用量應符合GBJ204-83的規定；整根桿（含基礎）及其上配件應能抗8級以上風力。所有的對接焊縫和貼角焊縫，其厚度和強度應與被焊構件相等，焊縫應打磨光滑。

　　14.1、桿體觀感：造型及尺寸符合用戶要求，造型流暢和諧，美觀大方，色澤均勻，鋼管直徑選用合理。監控立桿為圓柱形結構，圓型桿體任一截面沒有失圓。桿體圓度標準≤6.35mm。桿體表面光滑一致，無橫向焊縫。密封立桿并包頂端以防水氣進入，防水內漏措施可靠。

　　14.2垂直度檢驗：監控立桿直立后，使用經緯儀對桿的兩向垂直度作檢驗，垂直度偏差≤0.5%。

　　15、監控桿必須有良好接地最好加引線導入地下（建議導電不走桿體），其接地電阻小于４歐；

　　16、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。監控桿根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道垂直（或按工程師要求）地腳螺栓作為主筋；

　　17、監控桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。監控桿預埋件法蘭盤低出周圍地面２０~３０mm，再用C25細石砼把加強肋蓋住，以防止積水；

　　18、桿旁、控制箱旁、電纜拐彎處、監控桿電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100mm以上時，設置手孔井。手孔井的內圍尺寸要求為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用。

　　19、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于１.２ｍｍ外表噴室外塑粉并做好防水防盜及散熱。

　　20、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。

　　21、設計依據：設計風載：２３ｍ/ｓ2，疲勞壽命：30年，按國家最新標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。

　　22、焊接材料

　　22.1、監控桿符合現行國家標準的規定，并有合格證明文件。監控桿碳素鋼采用E43型焊條，焊條質量應符合最新國標的規定，絕不使用藥皮脫落、焊芯生銹或受潮的焊條，以及帶銹的焊絲。焊接尺寸符合設計要求，焊縫金屬表面的焊波均勻，不得影響強度的裂紋、夾渣、焊瘤、燒穿、未溶合、弧坑和針狀氣孔，并且無褶皺和中斷等缺陷。焊縫區咬肉深度不允許超過0.5mm，累計總長不得超過焊縫總長的10%。焊縫寬度小于20mm，焊角余高為1.5mm~2.5mm，角焊縫的焊角高度應為6mm~8mm，焊角尺寸不允許小于設計尺寸。

　　22.2、防腐處理采用防腐漆，涂刷防銹漆前應進行除銹、除垢的清潔處理，并應保持干燥，除銹等級為st2級即徹底的手工和動力工具除銹，達到的要求：鋼材表面應無可見的油脂和污垢，并且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物。涂刷面漆前應將管道表面污垢、灰塵、泥土清理干凈及安裝時添加的臨時吊點、焊接時產生的飛濺需要打磨干凈后，方可進行涂刷面漆。
