【高桿燈廠家設計】高桿燈燈桿結構如何設計力學分析

　　國際照明委員會(CIE)定義高度在20米或以上者為高桿照明系統，高桿照明系統通常在國內稱為高桿燈。高桿燈廣泛用于城市廣場、車站、碼頭、貨場、公路、體育場、立交橋等戶外大面積照明場所。在這些公共地方使用的大型燈具，安全性是特別重要的。然而，在臺風等惡劣天氣中，有時候發生高桿燈倒塌事故，造成倒塌的原因往往是高桿燈燈桿強度不足，部分廠家進行高桿燈設計時沒有進行強度校核或以低于10級臺風的要求進行校核。關于高桿燈燈桿結構強度驗算，我國目前暫無具體的詳細規范，只是在城鎮建設行業標準《CJ/T 3076-1998 高桿照明設施技術條件》中指出：高桿照明設施的抗風壓設計應符合《GBJ9-87 建筑結構荷載規范》 和《GBJ135-90 高聳結構設計規范》的有關規定。

　　升降式圓盤形高桿燈，燈盤最大直徑Φ=2.84 m，燈桿高度H=30 m，燈桿選用Q235鋼板壓制焊接成型，梢徑d1=0.28 m，根徑d2=0.65 m，燈桿分三段，上段和中段壁厚t=8 mm、下段壁厚t=10 mm，采用16 只400 W 高壓納燈，燈盤(含燈具)的投影面積約為3.3㎡，燈桿下部開孔320mm×1200mm，開孔處進行加強處理。燈盤(含燈具)自重500 kg，燈桿重3300 kg。設計要求可承受12級臺風(風速v=35 m/s)。

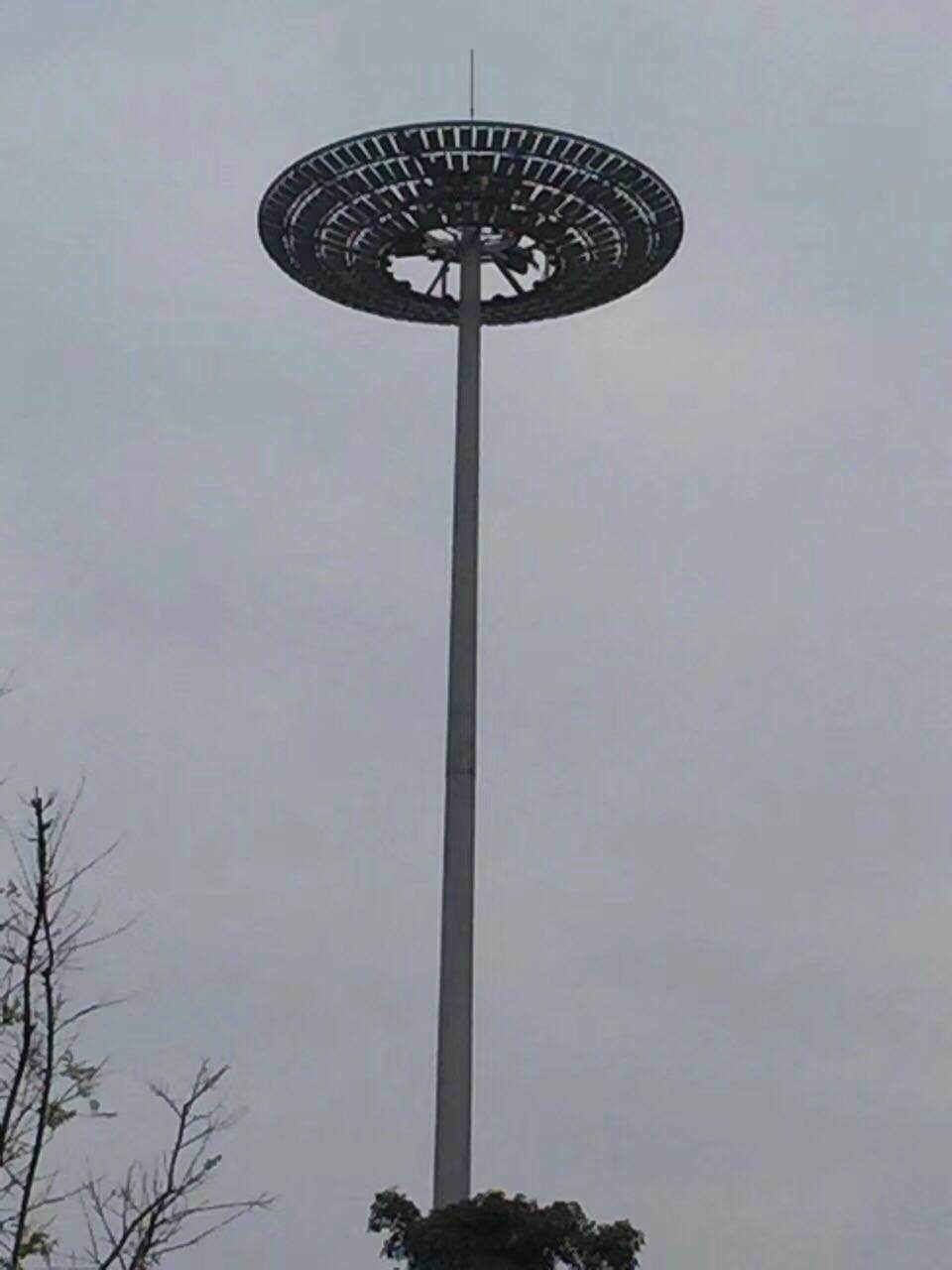

　　30米高桿燈簡圖

　　如果在燈桿結構強度的驗算中發現強度不足，應該通過調整設計，如增加燈桿壁厚、加大燈桿直徑等，以滿足安全需求，不應明知強度不足而為了節約成本而不改良設計;同理，如果在燈桿結構強度的驗算中發現強度遠大于所需的安全要求，在滿足安全需求的前提下，可以通過調整設計，如減少燈桿壁厚、縮小燈桿直徑等，以降低成本。
